Помимо просмотра 3D файлов и их преобразования в другие форматы CADEditorX позволяет получать информацию о деталях 3D модели, измерять объем, расстояние или размеры детали. Для этой цели используются следующие инструменты:
•Панель Структура отображает информацию о выбранном объекте: его габариты, площадь и пр.
•Панель Свойства отображает свойства выбранного объекта трехмерной модели.
•Инструмент Габариты позволяет измерить габаритные размеры 3D модели.
•Инструменты измерения Расстояние, Ребро и Площадь позволяют измерить расстояние между двумя точками, высоту между параллельными плоскостями, радиус и площадь грани.
В панелях Структура и Свойства отображается общая информация о выделенном объекте. Для получения более детальной информации следует использовать инструменты измерения, расположенные на вкладке Просмотр в панели Измерение.
Как узнать габаритные размеры?
Как вычислить сумму площадей выбранных поверхностей?
Как вычислить сумму выбранных расстояний?
Как узнать габаритные размеры?
Для того, чтобы узнать габаритные размеры всей модели используйте инструмент Габариты, который расположен на вкладке 3D-просмотр в панели Стили отображения. В 3D-файлах объекты трехмерной модели могут быть объединены в группы. CADEditorX показывает габаритные размеры как для поверхности (грани) детали, так и для группы, в которую она входит. Доступны два режима: По осям координат и Минимальные по ориентации.
Чтобы узнать габаритные размеры детали, выполните:
1.Запустите CADEditorX и откройте файл.

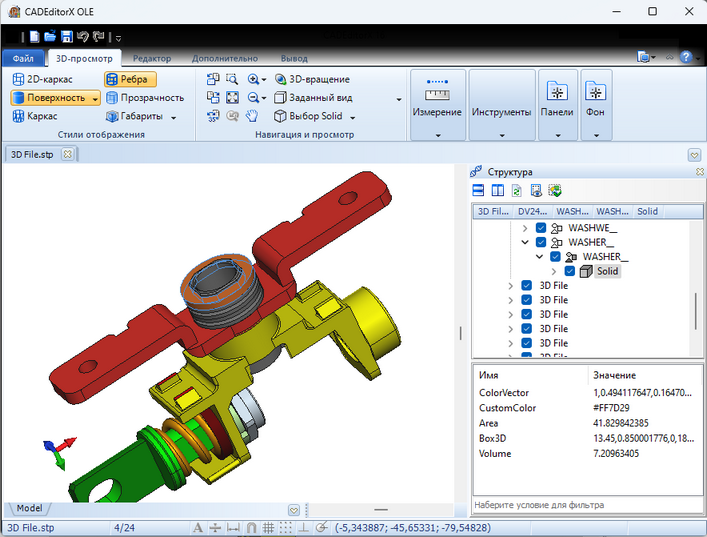

2.Если панель Структура не показана, на вкладке 3D-Просмотр выберите команду Структура.
3.Нажмите кнопкой мыши на детали, габаритные размеры которой следует узнать.

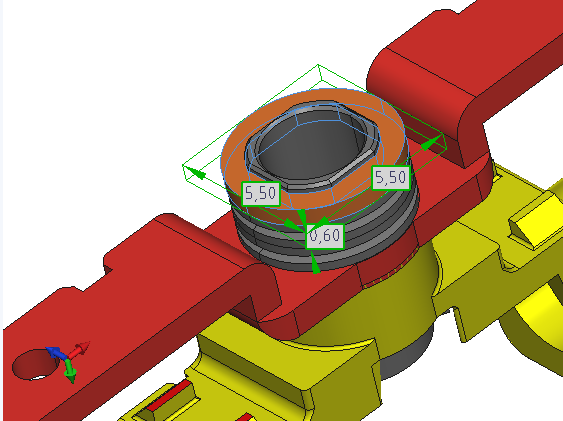

4.Нажмите кнопку "Габариты", режим "По осям координат". В пространстве модели отобразятся габаритные размеры выбранной детали.

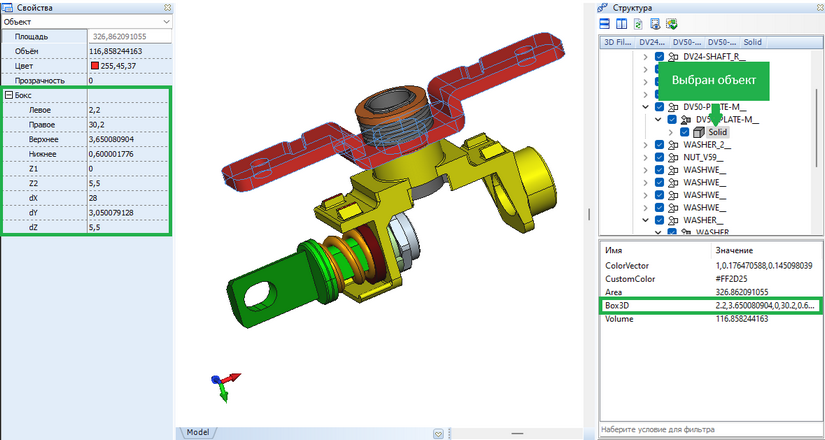

5. Размеры выбранной детали отображаются в панели Свойства в секции Бокс, а также их можно посмотреть в нижней части панели Структура:
Для измерения расстояния между двумя точками следует использовать инструмент Расстояние. Если нужно узнать длину ребра, также можно использовать инструмент Ребро.
Чтобы узнать длину ребра, выполните:
1.На вкладке 3D Просмотр в панели Измерение выберите инструмент Ребро. Появится плавающая панель Измерение, ее можно прикрепить к любому краю окна программы. В режиме измерения Ребро при наведении курсора мыши на ребра 3D модели она подсвечиваются.
2.Нажмите левой кнопкой мыши на ребре, длину которого нужно узнать. Размер будет добавлен поверх модели и в панель Измерение:
3.Чтобы скрыть размер, в панели Измерение снимите галочку напротив нужного размера.
4.Чтобы удалить размер, выберите его на чертеже левой кнопкой мыши и нажмите кнопку Delete или выберите размер в панели Измерение и в контекстном меню выберите команду Удалить.
Чтобы узнать расстояние между двумя точками, выполните:
1.На вкладке 3D Просмотр в панели Измерение выберите инструмент Расстояние.
2.При помощи левой кнопки мыши укажите первую точку, она будет подсвечена.
3.При помощи левой кнопки мыши укажите вторую точку.
4.В результате будет добавлен размер поверх модели и в панели Измерение.
Чтобы измерить радиус окружности или дугового сегмента, следует использовать инструмент Ребро.
1.На вкладке 3D Просмотр в панели Измерение выберите инструмент Ребро.
2.Наведите курсор мыши на дуговой сегмент и выберите его левой кнопкой мыши.
3.Размер радиуса будет добавлен поверх модели и в панели Измерение.
Для измерения высоты между двумя параллельными плоскостями, следует использовать инструмент Расстояние.
1.На вкладке 3D Просмотр в панели Измерение выберите команду Расстояние.
2.Укажите точку на первой поверхности при помощи левой кнопки мыши.
3.Укажите точку на второй поверхности при помощи левой кнопки мыши.
4.В результате в панель Измерение и поверх модели будет добавлен размер высоты.
Чтобы измерить площадь поверхности, выполните:
1.На вкладке 3D Просмотр в панели Измерение выберите команду Площадь.
2.Подведите курсор мыши к поверхности, площадь которой нужно узнать и нажмите на ней левой кнопкой мыши.
3.Результат измерения будет выведен в панель Измерение:

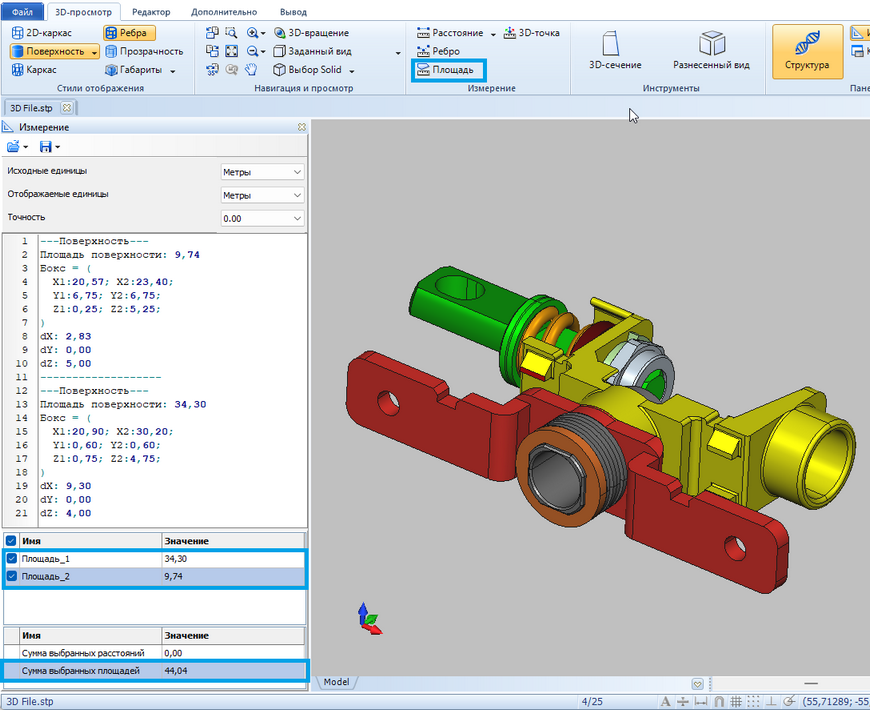

Как вычислить сумму площадей выбранных поверхностей?
Для вычисления суммы площадей выбранных поверхностей, выполните:
1. На вкладке 3D-просмотр в панели Измерение выберите команду Площадь.
2. Нажатием левой кнопкой мыши укажите поверхности, для которых нужно вычислить сумму площадей поверхностей.
3. Площади выбранных поверхностей и их сумма показываются в нижней части панели Измерение.

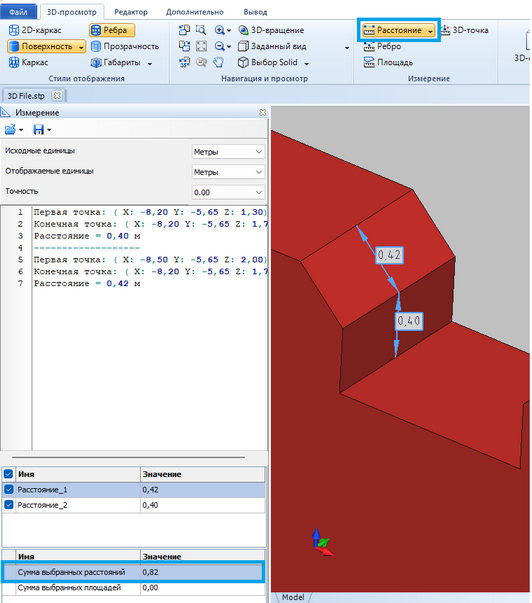

Как вычислить сумму выбранных расстояний?
Для вычисления суммы выбранных расстояний, выполните:
1. На вкладке 3D-просмотр в панели Измерение выберите команду Расстояние.
2. Измерьте первое расстояние, измерьте второе расстояние.
3. Сумма выбранных расстояний отобразится в нижней части окна Измерение.
