<< Klicken Sie, um das Inhaltsverzeichnis anzuzeigen >> Navigieren:  Editor > Zeichnungswerkzeuge >  Schraffur

Der Luke-Button erlaubt das Zeichnen Schraffur oder Gradient-Schraffur.

Werkzeugkasten:

Menüband: Editor > Zeichnen > Luke

Klassisches Menü: Zeichnung > Luke

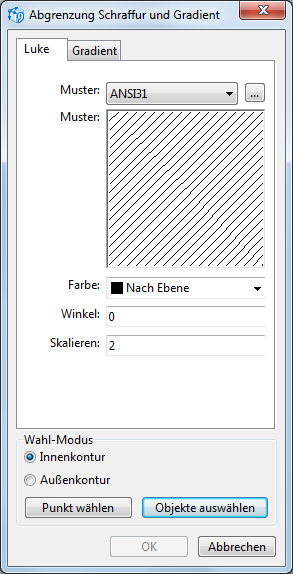

Um eine Schraffur in der Zeichnung zu erschaffen, rufen Sie den Befehl Luke. Die Dialogbox Abgrenzung Schraffur und Gradient wird geöffnet:

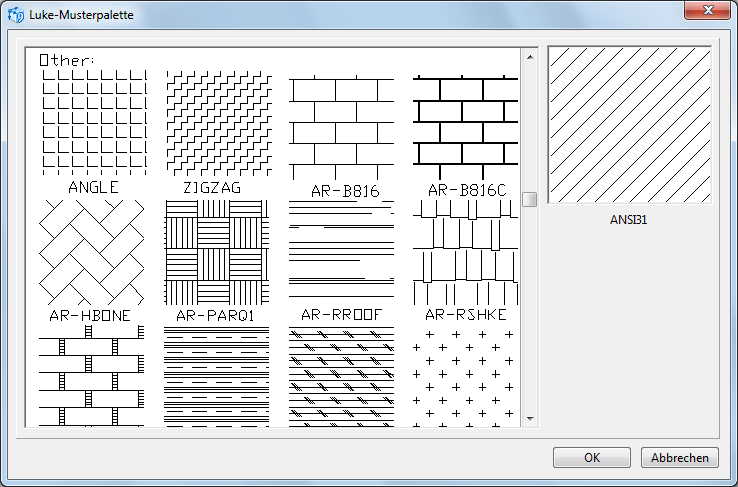

oWählen Sie den Schraffur-Namen aus der Dropdownliste Muster oder drücken Sie auf den Button Durchsuchen, um die Schraffur-Kollektion zu öffnen (siehe Schraffur-Musterpalette - Fenster unten).

oFarbe wählen:

▪Nach Ebene - gewähltes Objekt übernimmt die Farbe, die einer Ebene zugeordnet war, worauf das Objekt erstellt wurde;

▪Nach Block - gewähltes Objekt übernimmt die Farbe des Blocks, zu welchem das Objekt gehört.

▪Farbe wählen - öffnet die Dialogbox Farbe wählen

oWinkel setzen: Winkel = 0 ; Winkel = 15

oSkalierung setzen: Skalierung = 1 ; Skalierung = 2





Auswahl der Objekte.



Es gibt zwei Wege Objekte zu wählen - mit Objekte auswählen Button und mit Punkt wählen Button.



Erste Weise:

▪Drücken Sie den Button und wählen Sie das Zeichen-Objekt auf der Zeichnung (Halten Sie die Ctrl - Taste gedrückt, um mehrere Objekte auszuwählen).

▪ Drücken Sie auf Enter und dann auf den Button in der geöffneten Dialogbox Abgrenzung Schraffur und Füllung.



Zweite Weise:

▪machen Sie sich sicher, das 'Schnellelemente Input' ('Zeichnung -> Schnellelemente Input) FunKtion aktiviert ist.

▪selektieren Sie 'Zeichnung -> Schraffur' und drücken Sie auf um die mit Schraffur zu füllenden Konturen durch einen Punkt innerhalb des Bereiches zu selektieren.

▪Sie sehen die Konturen des Bereiches hervorgehoben. Falls 'Schnellelemente Input' Funktion aktiviert ist, haben Sie die Möglichkeit mehrere Konturen zu  wählen und die Wahl zu korrigieren.

▪Drücken Sie auf Enter Taste und dann auf OK  in dem Fenster.



Hinweis:

•Diese Option fehlt in der Standard-Version
