Редакторы

Previous pageReturn to chapter overviewNext page

Вкладка содержит настройки режимов работы программы Редлайн и Редактор. В данной категории задаются параметры для автоматической загрузки файлов пометок  и настраивается производительность.

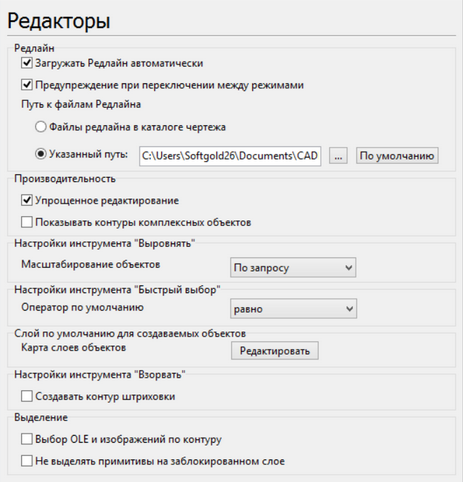

Opt_Editors(CADX)

Секция "Редлайн"

Загружать Редлайн автоматически. При открытии САПР файла автоматически загружается файл пометок, если он существует для открываемого файла. Поиск файлов пометок выполняется в каталоге, который указан в группе Путь к файлам Редлайна текущей категории настроек. Следует помнить, что автоматическая загрузка файла пометок возможна только в том случае, если при сохранении САПР файла было принято имя по умолчанию, которое имеет вид: ИмяФайла_dxf$$Model.DXF, а имя самого файла после этого не изменялось.

Предупреждение при переключении между режимами. Если в файле пометок текущего чертежа были произведены какие-либо изменения и не сохранены, то при переходе в другой режим возникнет диалог на подтверждение сохранения выполненных изменений. Отказ от сохранения не удаляет произведенные изменения, они сохраняются в текущей сессии программы пока не будет закрыт чертеж. Но при закрытии чертежа все не сохраненные изменения в файле пометок будут забыты.

Файлы редлайна в каталоге чертежа. В качестве каталога сохранения и поиска используется каталог, где располагается файл чертежа.

Указанный путь. В качестве каталога сохранения и поиска используется указанный каталог. По умолчанию во время установки программы определяется путь ...\Documents\CADEditorX 15\Redline\. Нажатие на кнопку [По умолчанию] сбрасывает выполненные настройки в секции "Путь к файлам Редлайна" и устанавливает начальные значения.

Секция "Производительность"

Упрощенное редактирование. Режим упрощенного редактирования комплексных объектов. В этом режиме при выборе вхождения блока показывается один маркер в верхнем левом углу. Объект Прямоугольник показывается полилинией.

Показывать контуры комплексных объектов. Режим упрощенного перемещения комплексных объектов. Когда опция включена при перемещении вхождения блока показываются контуры входящих в него объектов. Но следует помнить, что перемещение вхождений блоков, содержащих большое количество объектов, может вызвать сильные замедления. Поэтому опцию рекомендуется отключать.

Секция "Настройки инструмента Выровнять"

Масштабирование объектов. Выбор действия, которое будет выполняться над объектами в результате применения инструмента Выровнять.

Если установлено значение Не масштабировать, объекты будут выравнены по точкам выравнивания без изменения размеров.

Если установлено значение Масштабировать, объекты будут выравнены по точкам выравнивания с пропорциональным изменением размера.

Если установлено значение По запросу, после выбора точек выравнивания возникает окно запроса, в котором следует подтвердить или отказаться от масштабирования при выравнивании объектов.

Секция "Настройки инструмента "Быстрый выбор""

Настройка позволяет задать оператор по умолчанию из представленных в выпадающем списке.



Секция "Слой по умолчанию для создаваемых объектов"

Карта слоев объектов. Используется для распределения простых объектов по слоям при создании. По нажатию на кнопку "Редактировать" открывается окно "Редактор карты слоев объектов". В данном окне указывается на каком слое будет располагаться определенный объект при создании. Распределение объектов и параметры слоев настраиваются с использованием файла MapEntities.xml.

Секция "Настройки инструмента "Взорвать"

Создавать контур штриховки. Настройка включает/отключает создание контура штриховки при ее взрыве.

Секция "Выделение"

Выбор OLE и изображений по контуру. Включает/выключает выбор OLE и Изображений по контуру, а не внутри.

Не выделять примитивы на заблокированном слое. При включенной настройке не будут выделяться примитивы, расположенные на заблокированном слое.
